简介

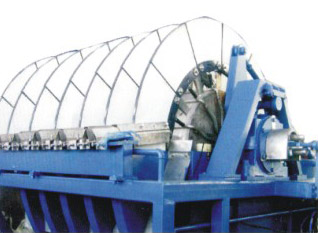

    PT型陶瓷圆盘真空过滤机是集微孔陶瓷、超声波清洗技术、自动化控制于一体的新型、高效、节能、环保、高新技术的固液分离设备。

技术特点

    真空度高，滤饼干燥性能好，产能效率高，固体回收率高。
    滤液清澈透明，工作环境清洁，无污染。
    运用PLC程度控制，自动化程度高，操作简便，运转平稳可靠；连续操作，设备利用率高。
    节能效果显著，运行成本低，无需昂贵的滤布，备件消耗少。
    设备性能优良，结构紧凑，安装费用低，维护保养方便。

工作原理

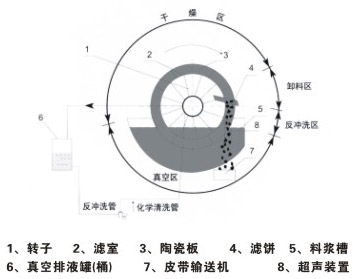

    PT型全自动陶瓷圆盘真空过滤机主要包括转子、分配头、搅拌器、刮刀、料浆槽和陶瓷过滤板。在真空的作用下，陶瓷板表面形成一层较厚的颗粒堆积滤层，滤液通过陶瓷板过滤至分配头到达真空排液罐。在干燥区，滤饼干燥后，在卸料区时被刮下通过皮带输送至所需的地方。

    卸料后的陶瓷板最后进入反冲洗区，经过滤后的反冲液通过分配头进入陶瓷板，冲洗堵塞在陶瓷板微孔上的颗粒，至此完成一个过滤操作循环。当过滤机运行较长时间后。可采用超声及化学介质联合清洗，以保持过滤机的高效运行。

 过滤板结构功能

PT系列陶瓷圆盘真空过滤机采用新型微孔陶瓷及炭化硅过滤介质，当陶瓷微孔适当时，由于毛细作用的缘故，微孔中不回脱出可含的液体，始终保持充液状态，空气不全透明滤板，故能耗低，固液分离作用更好。

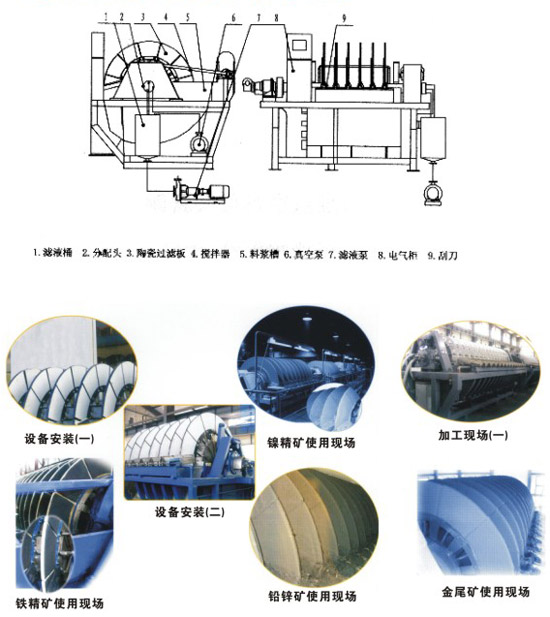

结构示意图

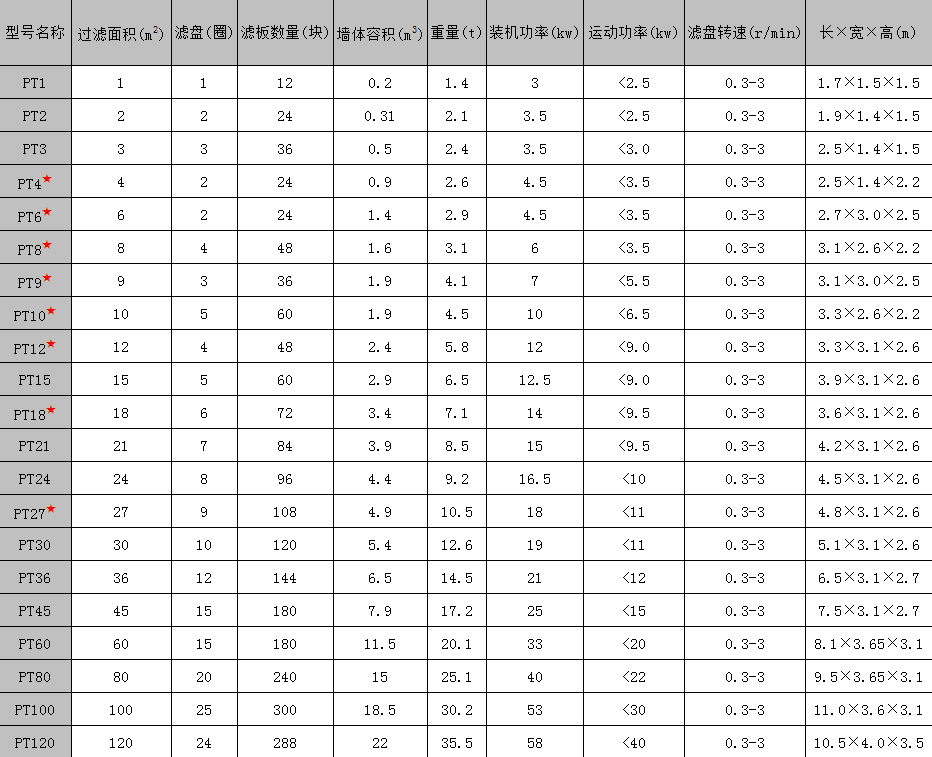

注：★ 非优选系列产品规格

PT系列应用领域

    目前已广泛应用于铜、铁、金、银、锡、铝、铅、锌、镍、钴、钯、钼、铬、铭、硫、磷、煤、硅、石英、云母、稀土等精矿、尾矿脱水、化工行业氧化锌、氧化铅、硫化锌、电解渣、浸出渣、炉渣的脱水及环保污水泥废酸处理等。物料细度从-200到-450目以及各种超细物料。

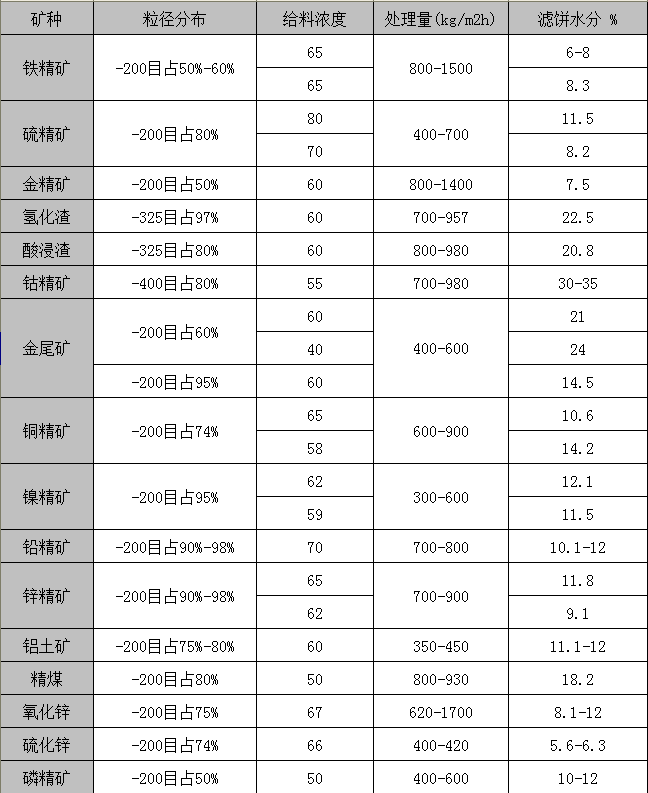

注：参数可能因工艺条件不同有所变化

应用现场
