DNY型带式浓缩脱水一体机


一、用途与特点:





        DNY带式浓缩压榨过滤机是DY型压榨过滤机的基础上引进国外先进技术研制出来的具有较高实用价值的污泥脱水设备。

        DNY型带式浓缩压榨过滤机集浓缩、压榨于一体,具有处理效率高、脱水效果好、能耗低等优点,适用于化工、煤炭、冶金、食品、造纸、城市给排水等行业的工业生产和生活的各类污泥脱水和部分工业物料的固液分离。使用该设备后可以省去污泥浓缩池的投资,减小占地面积,且污泥停留时间短,脱磷效果好,处理效率高。




二、工作原理


带式浓缩压榨过滤机以滤带为过滤介质,充分利用物料的重力、真空吸力S型辊挤压力实现固液分离的高效分离设备。将絮凝剂按一定比例加入污泥中,经过药液混合器充分搅拌,流到压滤机的浓缩段滤布上,由于絮凝剂的作用,污泥及杂物凝成絮状,水分在重力作用下通过滤网流走,使污泥变得稠厚,含水量减少。随着滤网的运动,污泥进入挤压段的重力脱水区,水分进一步被排出,然后进入超长的楔形区,污泥被夹在上下滤网中到达大轴辊,然后经过7个挤压辊和一个主动辊,在滤网张力及各挤压辊反复弯曲的作用下,污泥承受了挤压,弯曲及剪切应力,而将所含的水分挤出,变成泥饼,达到脱水的目的。

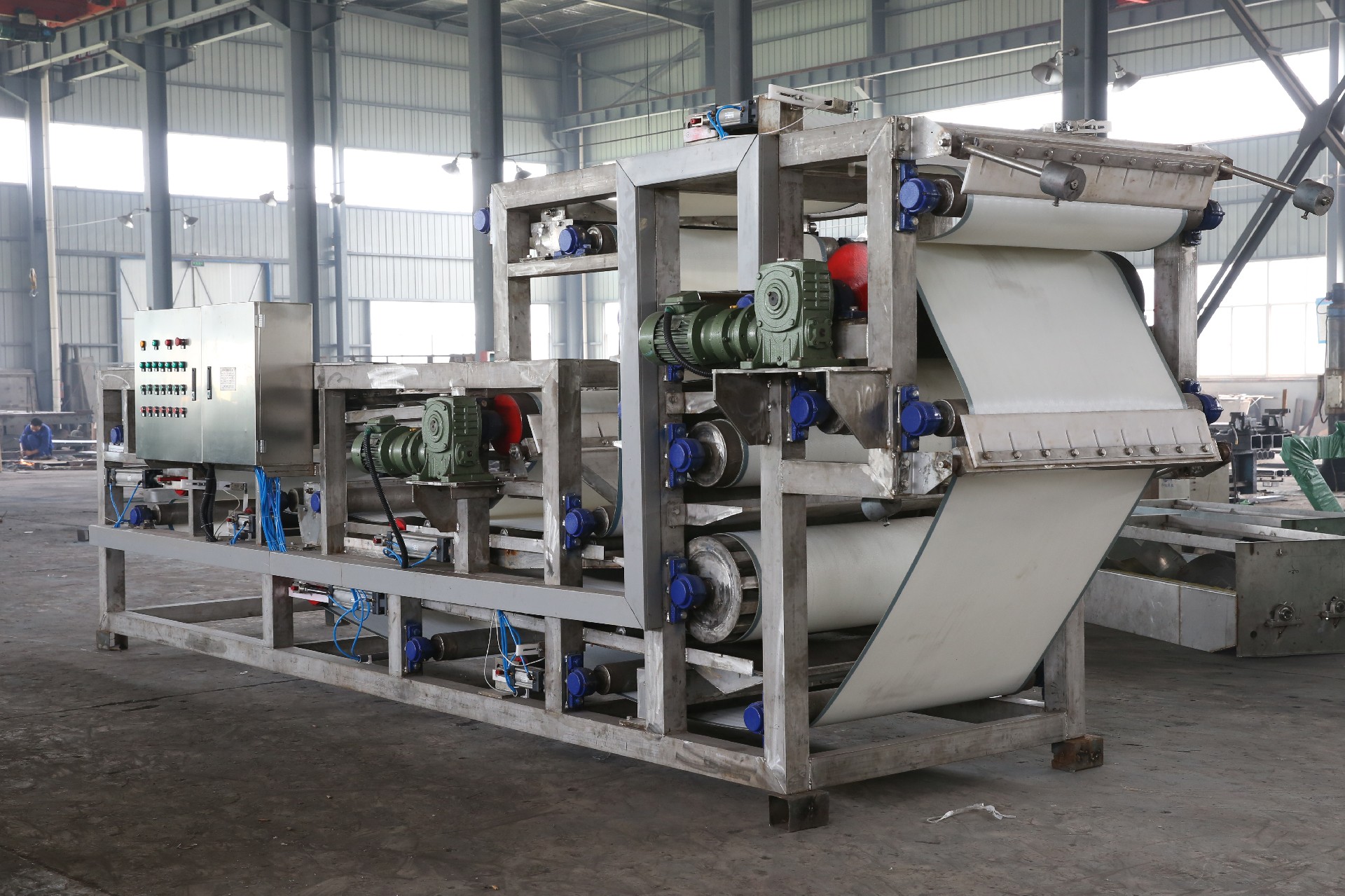

三、主机安装外形

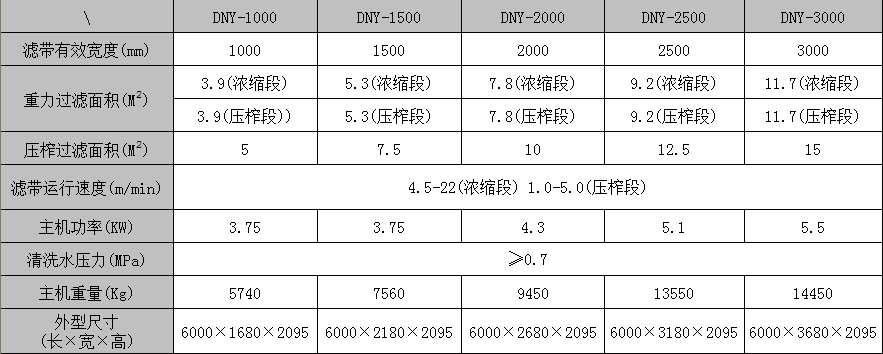

四、主机技术参数:


注:可供的配套设备

1、污泥泵 2、滤布清洗泵3、加药系统 4、空气压缩机 5、絮凝搅拌器等

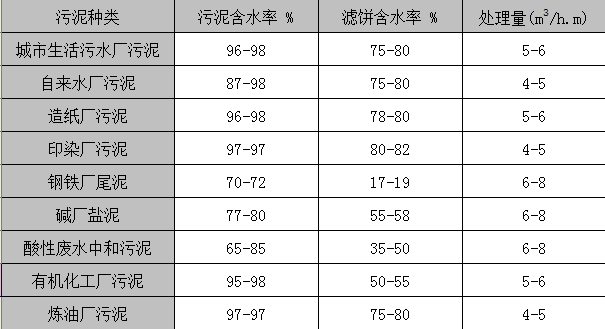

常见物料脱水效果表:
