DU型橡胶带式真空过滤机

一、特点:

DU型橡胶带式真空过滤机特点:

1、真空实现连续操作,无真空释放,工作效率高,能耗低。
2、过滤滤饼洗涤(顺流洗涤或逆流洗涤)连续,自动化程度高,滤布无相对摩擦,使用寿命长。

3、结构合理,采用托辊或气垫支撑胶带。真空室采用超高分子材料制造,自润滑性能及密封性能好、摩擦系数小。胶带使用寿命长。

4、设备易损件少,运行费用低。

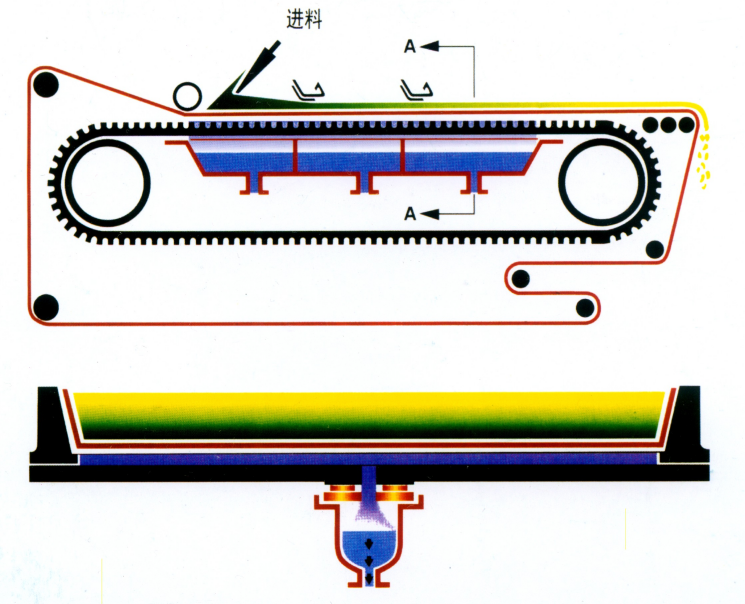

二、工作原理

橡胶带式真空过滤机是一种自动化程度极高的新型过滤设备。该机以滤布为介质,浆料由加料器均布在向前移动的滤布上,在真空推动力的作用下,滤液穿过滤布和胶带吸引沟进入真空箱,再由真空箱的排液孔进入集液槽中回收或排放。滤布上的滤饼经多次洗涤、抽干,最后在滤布转向处进入卸料处理,完成卸料之后滤布通过滤布洗刷装置进行再生。之后滤布通过一系列滤布托辊、滤布纠偏装置,最后再通过进料端组件上滤布压辊,又重新覆盖在橡胶带之上进入给料段、过滤、洗涤和抽干段,其操作过程是完全连续的。

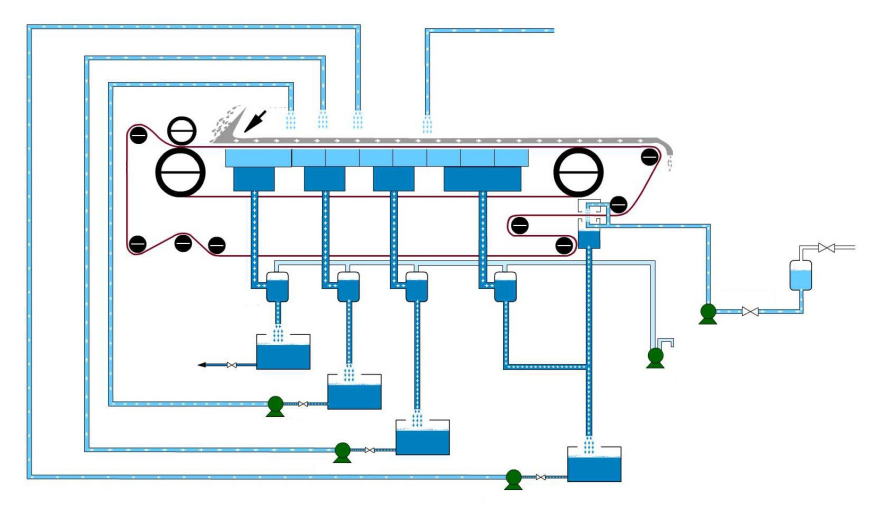

三、工作流程图

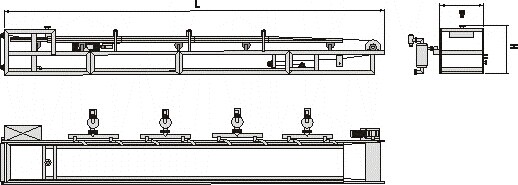

四、主机安装外形

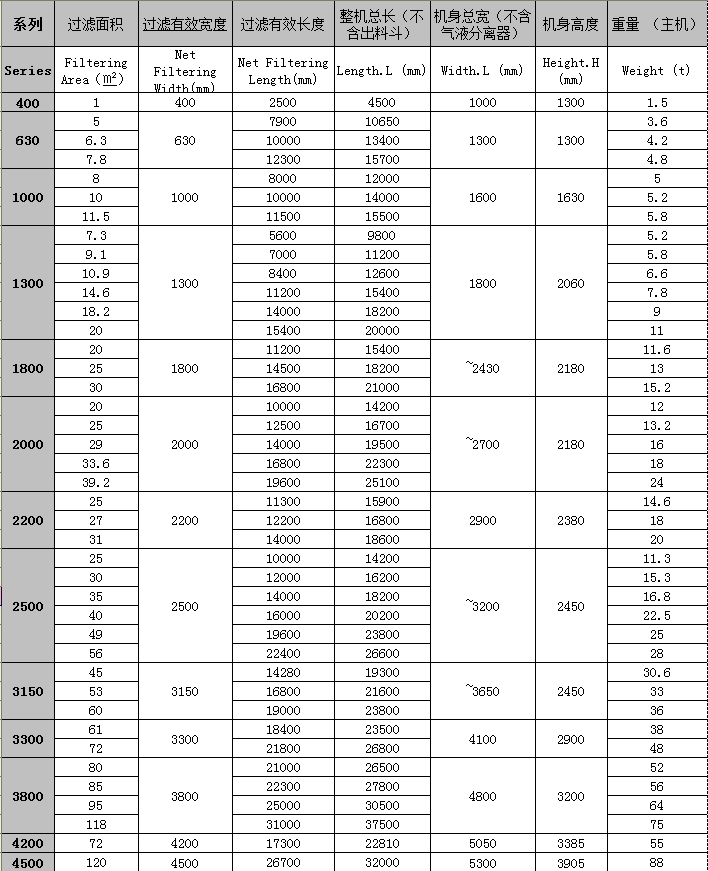

五、DU型橡胶带式真空过滤机参数:
